PVE直通物理磁盘到 Proxmox VM 虚拟机

准备工作-PVE开启iommu直通

1.进入PVE WEB端的管理页面并登陆,打开PVE节点的shell，输入命令：
要忽略 dmesg 输出中的一些烦人的错误， 请运行以下命令(# 这一步对于直通来说不是必需的，但有助于保持干净。)

nano /etc/modprobe.d/kvm.conf
options kvm ignore_msrs=Y report_ignored_msrs=0
# 按 Ctrl + X，然后按 Y + Enter 保存更改。

2.启动内核IOMMU支持
IOMMU（Input-Output Memory Management Unit）是一种硬件功能，用于管理设备对系统内存的访问。启用 IOMMU 后，可以在虚拟机中直接访问物理设备，并允许虚拟机独立于主机操作系统运行

nano /etc/default/grub # 将以下行粘贴到其中，并在旧标签前面添加一个注释标签#,以下为常用的一些写法。
# 对于 Intel CPU
GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on iommu=pt initcall_blacklist=sysfb_init pcie_acs_override=downstream,multifunction pci=nommconf"
# 对于 AMD CPU (本文不涉及)
GRUB_CMDLINE_LINUX_DEFAULT="quiet iommu=pt initcall_blacklist=sysfb_init pcie_acs_override=downstream,multifunction pci=nommconf"
# 其他的一些写法(如果是AMD处理器,将intel改为amd)
GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on iommu=pt i915.enable_gvt=1 video=efifb:off" # 这是GVT模式，也就是共享模式，少部分cpu支持，但体验很好
GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on iommu=pt video=efifb:off" # 这是独占模式，都支持，但显示器没有pve的控制台输出，也只能直通个一个虚拟机
GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on iommu=pt pcie_acs_override=downstream,multifunction"
GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on initcall_blacklist=sysfb_init pcie_acs_override=downstream,multifunction"
GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on" #本期教程我使用的就是这个
# 参数释义
1.iommu=pt：启用 Intel VT-d 或 AMD-Vi 的 IOMMU。这是一种硬件功能，用于管理设备对系统内存的访问。在虚拟化环境中，启用 IOMMU 后，可以将物理设备直通到虚拟机中，以便虚拟机可以直接访问硬件设备。“iommu=pt”不是必须的，PT模式只在必要的时候开启设备的IOMMU转换，可以提高未直通设备PCIe的性能，建议添加。
2.initcall_blacklist=sysfb_init：禁用 sysfb_init 内核初始化函数。这个函数通常用于在内核启动过程中初始化系统帧缓冲。在使用 GPU 直通的情况下，这个函数可能会干扰直通操作，因此需要禁用它。
3.i915.enable_gvt=1：启用 Intel GVT-g 虚拟 GPU 技术。这个选项用于创建一个虚拟的 Intel GPU 设备，以便多个虚拟机可以共享物理 GPU 设备。启用 GVT-g 需要在支持虚拟 GPU 的 Intel CPU 和主板上运行，并且需要正确配置内核和虚拟机。想开启GVT-g的就添加这条，显卡直通的就不要添加了。
4.initcall_blacklist=sysfb_init：屏蔽掉pve7.2以上的一个bug，方便启动时候就屏蔽核显等设备驱动；
5.pcie_acs_override=downstream,multifunction：便于iommu每个设备单独分组，以免直通导致物理机卡死等问题
6.pci=nommconf：意思是禁用pci配置空间的内存映射,所有的 PCI 设备都有一个描述该设备的区域（您可以看到lspci -vv），访问该区域的最初方法是通过 I/O 端口，而 PCIe 允许将此空间映射到内存以便更简单地访问。

3.使用以下命令更新 grub

update-grub

更新后可以重启电脑

reboot

4.主机重新启动并运行后，运行以下命令,验证是否开启iommu

dmesg | grep -e DMAR -e IOMMU -e AMD-Vi
# 如果没有输出，则说明有问题。你应该看到这样的东西；“DMAR: IOMMU enabled”
# 另外一种验证方式
dmesg | grep iommu
# 出现如下例子。则代表成功
[ 1.341100] pci 0000:00:00.0: Adding to iommu group 0
[ 1.341116] pci 0000:00:01.0: Adding to iommu group 1
[ 1.341126] pci 0000:00:02.0: Adding to iommu group 2
[ 1.341137] pci 0000:00:14.0: Adding to iommu group 3
[ 1.341146] pci 0000:00:17.0: Adding to iommu group 4
# 此时输入命令
find /sys/kernel/iommu_groups/ -type l
# 出现很多直通组，就代表成功了。如果没有任何东西，就是没有开启

5.对于某些平台，可能需要允许不安全中断。运行以下命令

nano /etc/modprobe.d/iommu_unsafe_interrupts.conf # 添加以下行；请注意，此选项可能会使您的系统不稳定。
options vfio_iommu_type1 allow_unsafe_interrupts=1

6.启用必要的内核模块，运行以下命令

nano /etc/modules # 添加以下行；
vfio
vfio_iommu_type1
vfio_pci
vfio_virqfd

7.将驱动程序模块列入黑名单，以使虚拟机能够完全访问显卡等。运行以下命令

nano /etc/modprobe.d/pve-blacklist.conf # 添加以下行；
blacklist nouveau
blacklist nvidia
blacklist nvidiafb
blacklist snd_hda_codec_hdmi
blacklist snd_hda_intel
blacklist snd_hda_codec
blacklist snd_hda_core
blacklist radeon
blacklist amdgpu
blacklist i915
options vfio_iommu_type1 allow_unsafe_interrupts=1
# 如果有重复项,记得删除,解释：屏蔽三大显卡驱动，屏蔽hdmi声音驱动；options

8.查看直通设备

#执行 lspci -nn 可命令查看需要直通设备

9.更新模块并重新启动主机以应用更改

update-initramfs -u -k all
reboot

硬盘直通详细操作步骤

方式一：

直接PCI添加硬盘 (这里不推荐)

方式二：

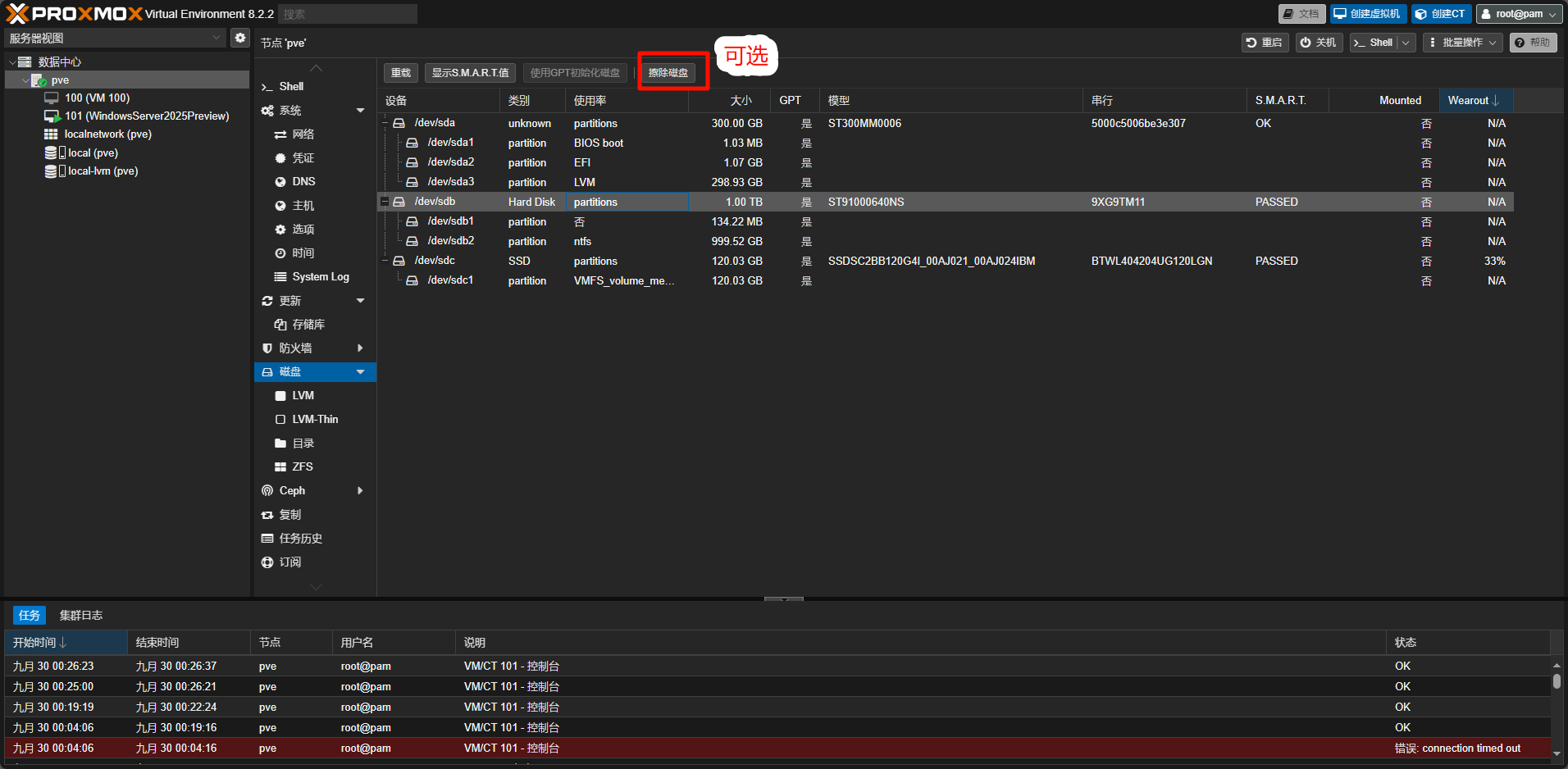

1.在“数据中心->pve->磁盘”选项卡下，查找您想要直通给虚拟机的目标磁盘。找到它后，记下它的名称串行序列号(我的是9XG9TM11)。
注:可选步骤；点击擦除磁盘。这将删除磁盘的所有内容并将其完全擦除，因此请确保上面没有留下任何重要的内容！

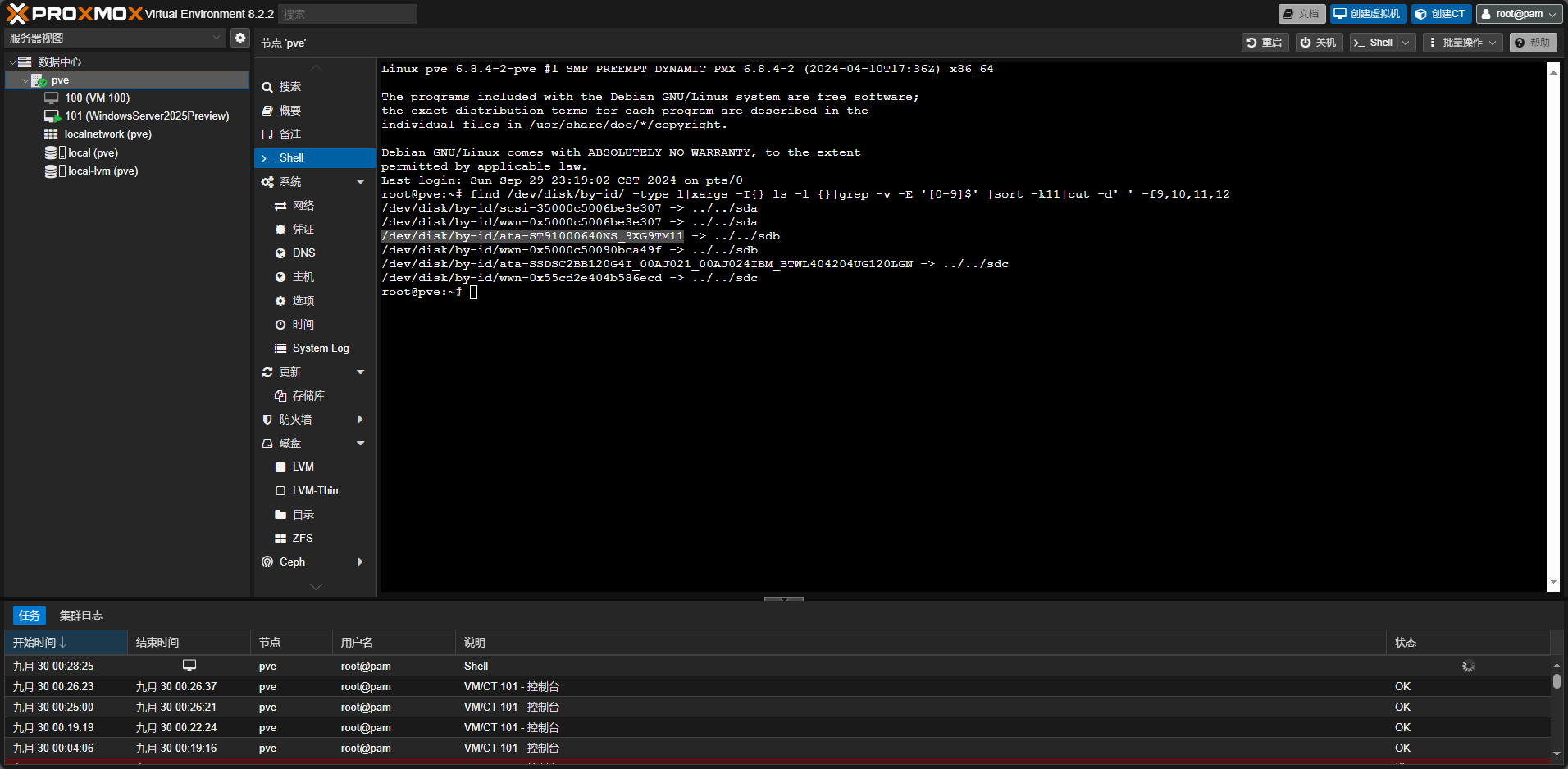

2.接下来，在 Shell 终端中输入以下内容

find /dev/disk/by-id/ -type l|xargs -I{} ls -l {}|grep -v -E '[0-9]$' |sort -k11|cut -d' ' -f9,10,11,12

然后它会显示您想要的磁盘的完整路径。
像这样复制路径并记下它。

/dev/disk/by-id/{disk-serial}
我的是:/dev/disk/by-id/ata-ST91000640NS_9XG9TM11

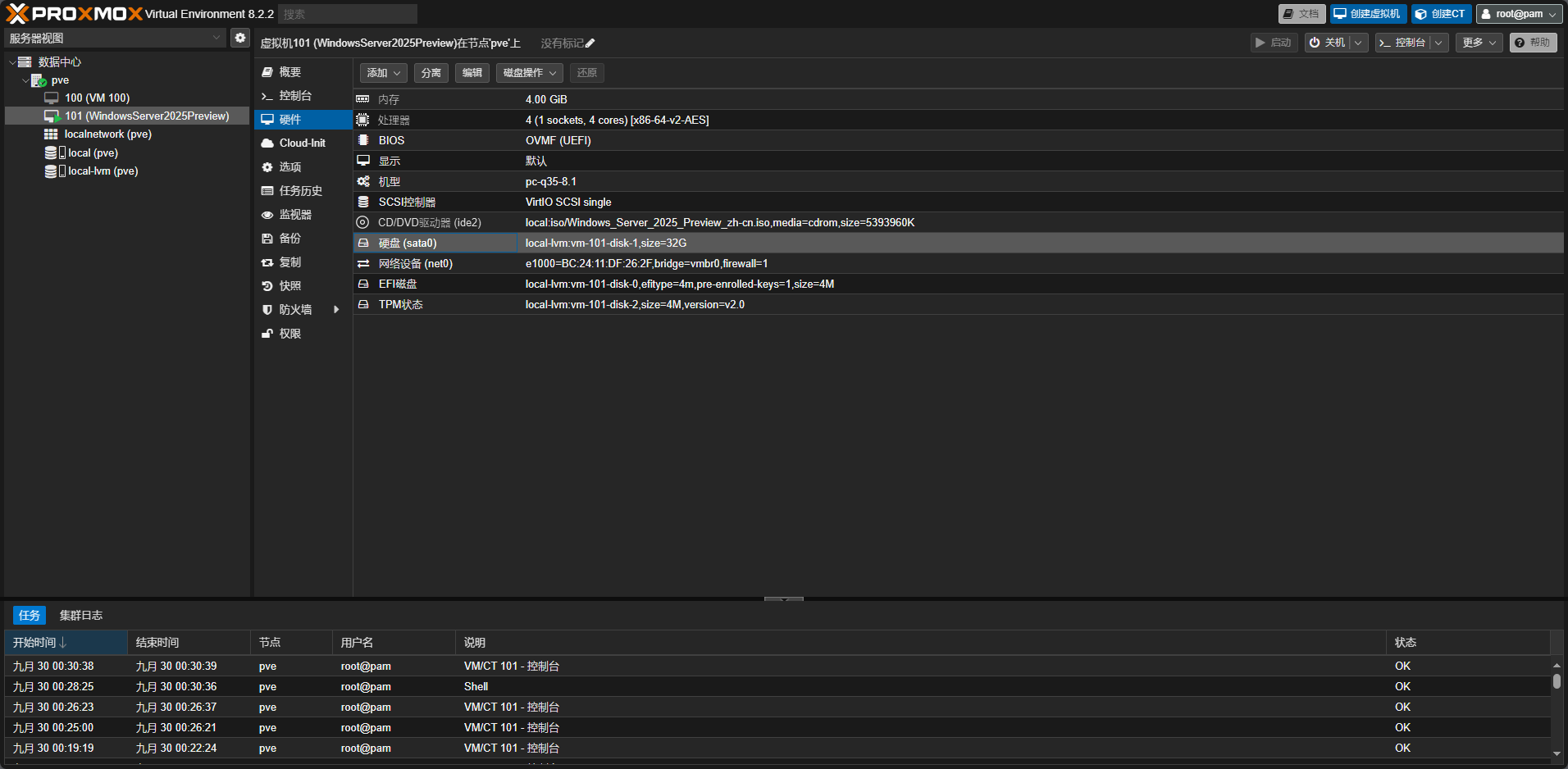

3.进入您要为其提供磁盘的虚拟机的“硬件”选项卡，并查看当前的磁盘类型（类型一般为scsi1、virtio0等），避免后续直通冲突。

再次返回 Shell 终端，然后输入

qm set {vmid} -{disk-type}{number} /dev/disk/by-id/{disk-serial}

对于 Linux，硬盘类型推荐； SCSI。
对于 Windows ，硬盘类型推荐； sata。
例子win（qm set 101 -sata1 /dev/disk/by-id/ata-ST91000640NS_9XG9TM11）
例子linux（qm set 100 -virtio1 /dev/disk/by-id/ata-ST91000640NS_9XG9TM11）

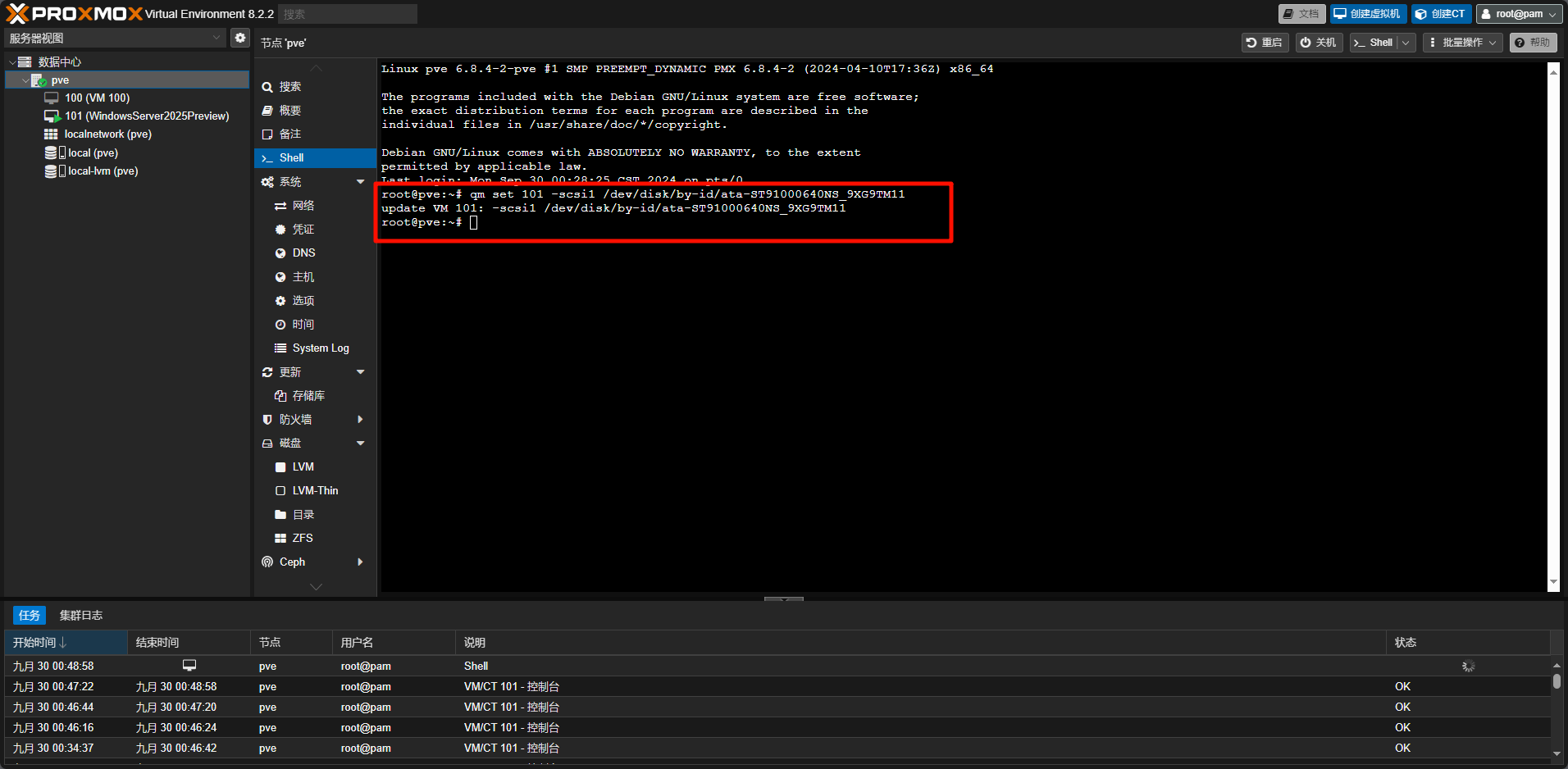

只要出现这个就代表挂载成功

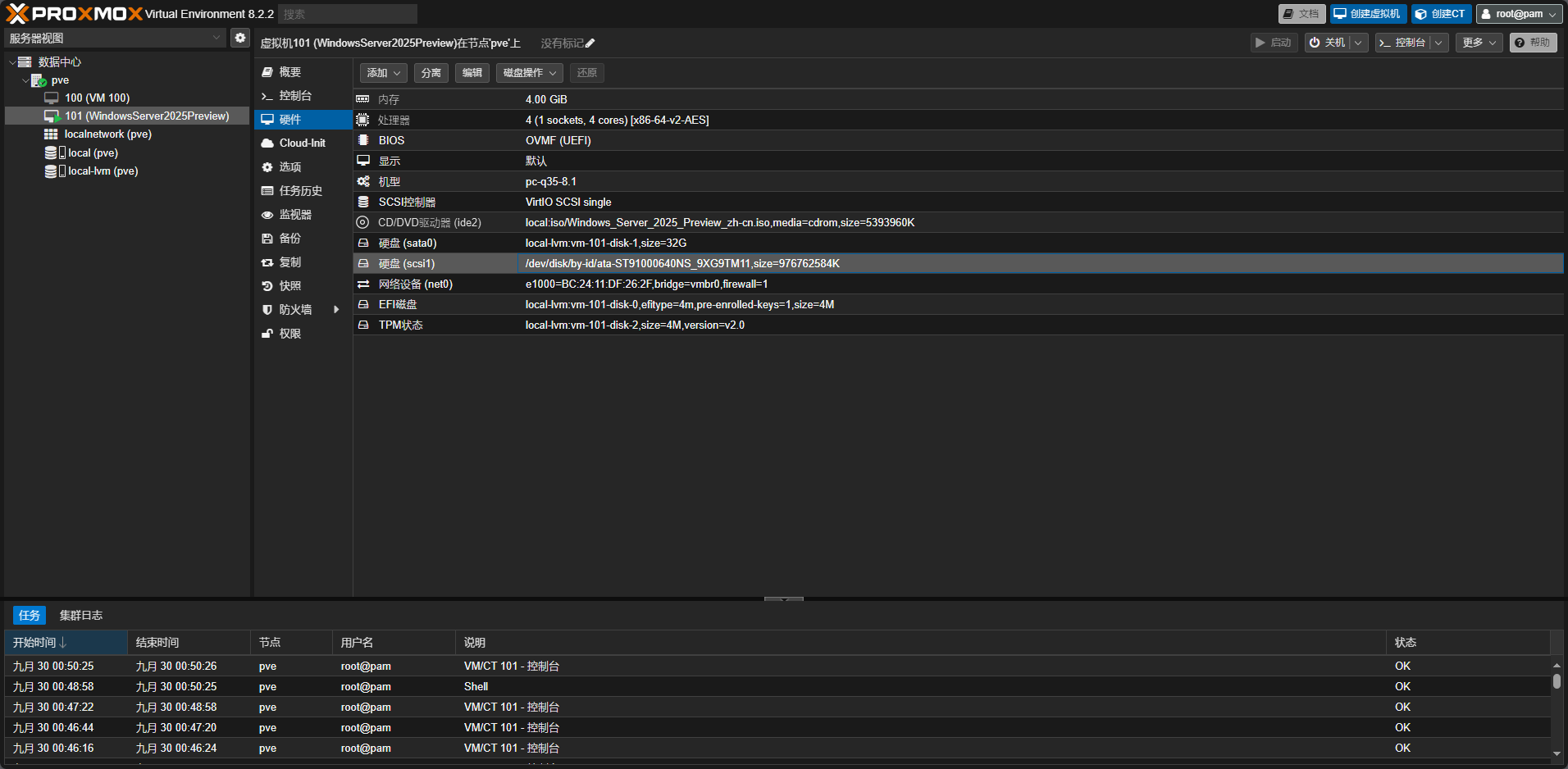

前往101虚拟机->硬件中查看

成功了！
